แนวตั้ง Electrogas ช่างเชื่อม

ลักษณะ
Electrogas เครื่องเชื่อม (EGW) เป็นอุปกรณ์ที่เชื่อมอัตโนมัติที่มีประสิทธิภาพสูงผลิตที่จะตระหนักถึงวงปิดเชื่อมปัจจุบัน มันถูกออกแบบมาด้วยวิธีการที่ไม่จำเป็นของการติดตั้งรวมถึงการดูดซับแม่เหล็กถาวรแม่เหล็กไฟฟ้าดูดซับการดูดซึมสูญญากาศที่มีเครื่องดูดสูญญากาศสลับการดูดซับแม่เหล็กถาวรทำให้สะดวกในการประกอบและถอดชิ้น นี้ electrogas เครื่องเชื่อมใช้กันอย่างแพร่หลายสำหรับการเชื่อมของแผ่นหนาในอุตสาหกรรมเช่นน้ำมัน, เคมี, เตาหลอม, การต่อเรือ ฯลฯ

คุณลักษณะเด่น
1. ระดับของเหลวของสระว่ายน้ำที่หลอมละลายสามารถควบคุมได้โดยอัตโนมัติ.
2. ขยายสายไฟสามารถปรับเปลี่ยนได้โดยอัตโนมัติ.
3. สายการบินการเดินทางมีขนาดเล็กน้ำหนักเบาเช่นเดียวกับความยืดหยุ่นและความสะดวกในการใช้
4. การออกแบบแบบแยกส่วนของ electrogas เชื่อมแนวตั้งนี้อำนวยความสะดวกในการปรับรุ่นของเครื่อง.
5. เชื่อมนี้ electrogas เครื่องเชื่อมจะทำในบัตรเดียวไม่มีการทำความสะอาดระหว่าง-Pass.
6. ความหนาของแผ่นเชื่อม:. 10mm ~ 50mm

ชิ้นส่วนหลักของเครื่อง Electrogas เชื่อม

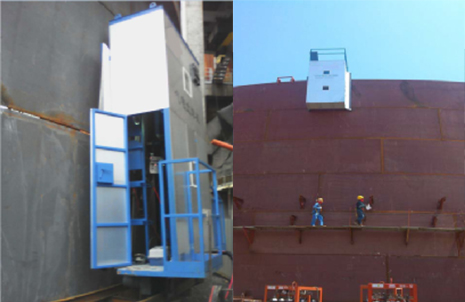

A. แพลตฟอร์มผู้ประกอบการ

ลักษณะ เฟรมหลักประกอบด้วยส่วนใหญ่ของหน่วยดำเนินการเชื่อมขวางและโครงสร้างเหล็กเชื่อม

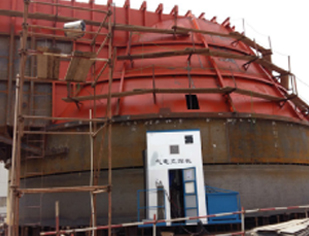

บังคับสำหรับ & ldquo; ด้านล่างขึ้น & rdquo; การก่อสร้างถัง
นาที. Dia .: 5.0M
เชลล์จาน: 1.5 ~ 2.5m

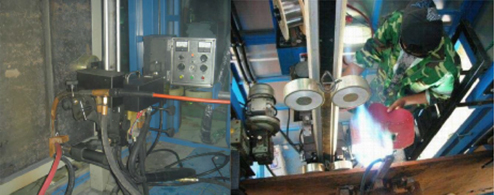

B.EGW การเดินทางการขนส่งและการติดตาม

ไดรฟ์หนอนนำเข้ากับซันโยมอเตอร์ญี่ปุ่น
เชื่อมอุปกรณ์ปรับไฟฉาย
อุปกรณ์ยึดของรองเท้าทองแดง
อุปกรณ์ของรองเท้าทองแดงปรับ
3.2 เมตรติดตามอลูมิเนียม

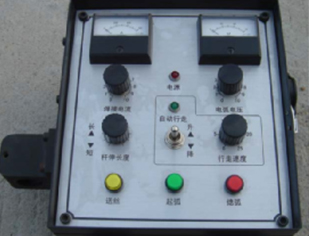

C. EGW กล่องควบคุมการเชื่อม

ลักษณะ EGW กล่องควบคุมการเชื่อมถูกออกแบบมาสำหรับ EGW หนักภาระการขนส่งเชื่อม
มันได้รวมระบบการควบคุมอัตโนมัติที่ซับซ้อนที่มีความต้องการการดำเนินการข้อมูลเพื่อตอบสนองทุกความต้องการของการเชื่อม EGW-3G electrogas
ฟังก์ชั่น แสดงผลระยะไกลของกระแสเชื่อมแบบ real-time และแรงดันไฟฟ้า
ไฟแสดงสถานะของการขนส่งการเดินทาง
การปรับระยะไกลของกระแสเชื่อมแบบ real-time และแรงดันไฟฟ้า
ปรับเวลาจริงของการขยายลวด
ควบคุมระยะไกลของลวดเชื่อมรองรับระบายความร้อนด้วยและโดดเด่นโค้งและดับเพลิง
การควบคุมวงปิดอัตโนมัติของการขนส่งการเดินทาง
คู่มือการควบคุมอะไหล่ของสายการบินที่สามารถเดินได้

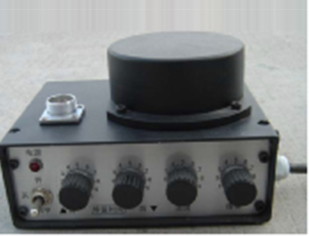

D. เชิงเส้น Oscillator

ลักษณะ ออสซิลเชิงเส้นของ electrogas ช่างเชื่อมในแนวตั้งของเราถูกนำมาใช้ร่วมกับการเชื่อมกล่องควบคุม โดยใช้พลังงานจากกล่องควบคุมการเชื่อมไม่มี requiremnt แหล่งจ่ายไฟเพิ่มเติม
มันสามารถสร้างอินเตอร์เฟซการดำเนินงานหนึ่งที่สนุกกับสัญญาณมีเสถียรภาพเมื่อใช้ร่วมกับกล่องควบคุมผ่านปลั๊กอากาศ oscillator เชิงเส้นนี้ยังสามารถใช้แยกกัน
ฟังก์ชัน ปรับ stepless เวลาจริงของความเร็วสั่นสั่นกว้างและอาศัยเวลา
ศูนย์กลาง D อัตโนมัติประกอบเชื่อมไฟฉาย
จะอำนวยความสะดวกการประกอบของส่วนโค้งเชื่อม


E. แหล่งพลังงานและชุดป้อนลวด
LINCOLN DC-600
ป้อนลวด

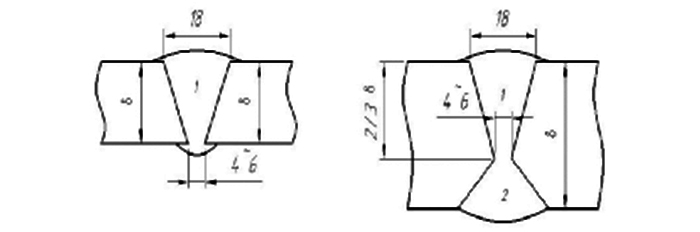

F. ประเภทของ Groove

  • ความหนา ≤ 24mm

    ความหนา > 24mm


ส่วนประกอบของ VSAW-600 แนวตั้ง Electrogas ช่างเชื่อม

No. ส่วนประกอบ การผลิต ปริมาณ ข้อสังเกต
1 เครื่องจักรหลัก กรอบหลัก WUXI ABK 1 ชุด
สนับสนุนถังเก็บน้ำ
แร็คแก๊ส
VSAW สายการบินเชื่อมอัตโนมัติและกล่องควบคุม ญี่ปุ่น SANYO ยกมอเตอร์ / สวีเดน ESCAP สั่น guiderail มอเตอร์ / เส้นบอลสกรู, รวมถึง 3 ชุดเพลาอย่างรวดเร็ว
กลไกการสั่น VSAW และกล่องควบคุม
VSAW ไฟฉายปรับกลไก
VSAW ไฟฉายน้ำเย็น
สายเคเบิลเชื่อม water-cooled VSAW
รองเท้าทองแดง VSAW และกลไกการปรับ
รองเท้า VSAW
VSAW 3.0m ติดตามอลูมิเนียม
ท่อลวดเชื่อม
การไหลเวียนของท่อน้ำ (4 & ครั้ง; 50M, coupler รวดเร็วรวม)
อุปกรณ์การไหลเวียนของน้ำระบายความร้อน
2 ระบบการเชื่อม LINCOLN DC600 สหรัฐอเมริกา LINCOLN 1 ชุด นำเข้า
ป้อนลวด S22A WUXI ABK 1 ชุด
3 การเชื่อมและการควบคุมสายเคเบิ้ล สายเคเบิลเชื่อม (120mm² × 60m ×1)     1 ชุด ประเทศจีน
สายเคเบิลควบคุม (2.5 mm² × 10p × 60m × 1)
สายดิน (120mm² × 5m × 1)
สายไฟ (4mm² × 3p ×60m × 1)
Quick coupler
4 ชั้น ตู้แร็คและอำนาจการควบคุมการกระจายอุปทาน WUXI ABK 1 ชุด ปิด
แหล่งพลังงานเชื่อมและตู้เก็บสายเคเบิล
5 เครื่องมือ ชุดเครื่องมือและชุดเครื่องมือ WUXI ABK 1 ชุด ประเทศจีน
(VSAW-600 ชนิดพลิกช่างเชื่อมก๊าซอัตโนมัติต้อง 380V + 10% / 3PH / 50Hz และจะใช้สำหรับการก่อสร้างเชื่อมแนวตั้ง.)
